Typische Anwendungen des Kunststoff-Lagerprisma LP55-75
Das Kunststoff-Lagerprisma LP55-75 wurde für Anwendungen entwickelt, bei denen Rohre, Wellen, Rundstäbe oder anderes zylindrisches Rundmaterial mit einem Durchmesser von ca. 55 bis 75 mm wiederholbar, geordnet und mit definierten Abständen gelagert oder bereitgestellt werden soll.
Im Unterschied zu einer einfachen ebenen Auflage erhält jedes Bauteil einen eigenen V-förmigen Lagerplatz. Dadurch können mehrere Rundmaterialien parallel zueinander positioniert werden, ohne dass sie unkontrolliert gegeneinander rollen oder sich innerhalb einer Lade- oder Lagereinheit frei bewegen.

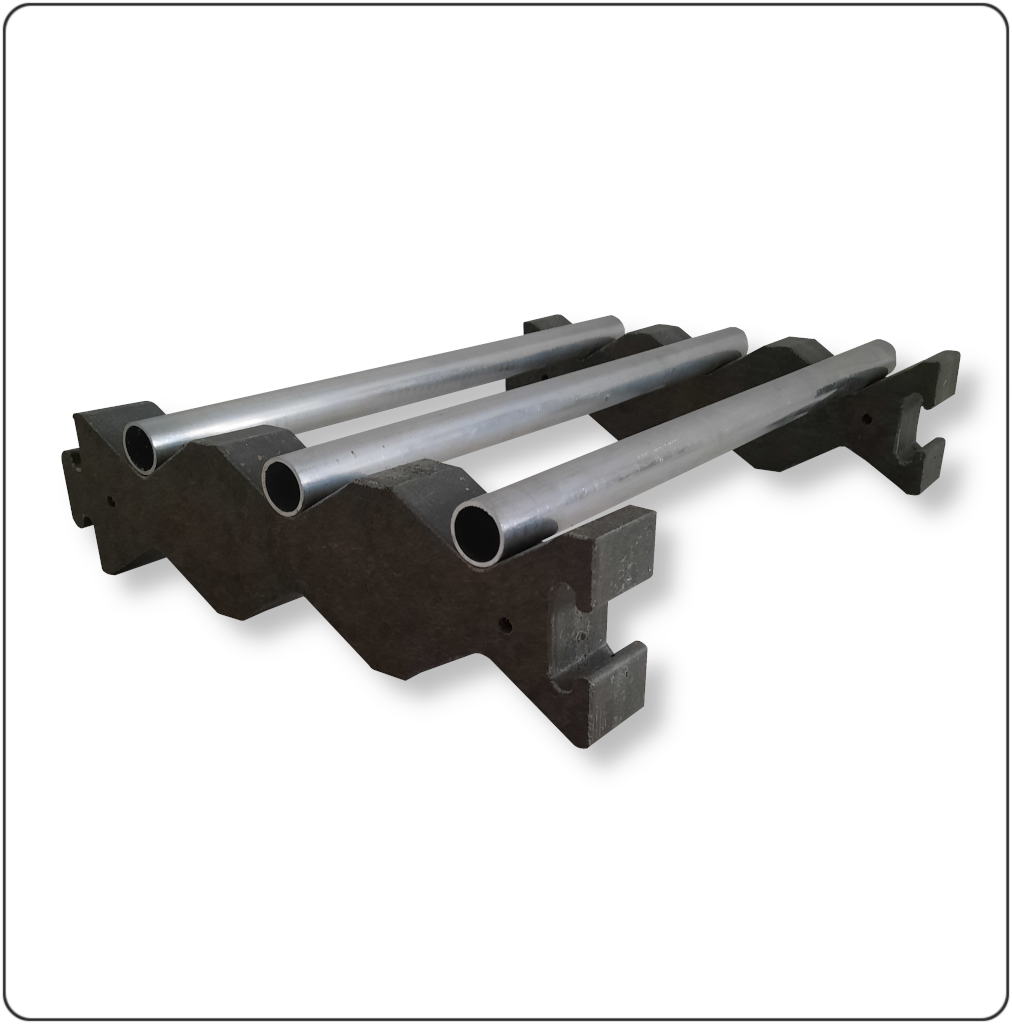

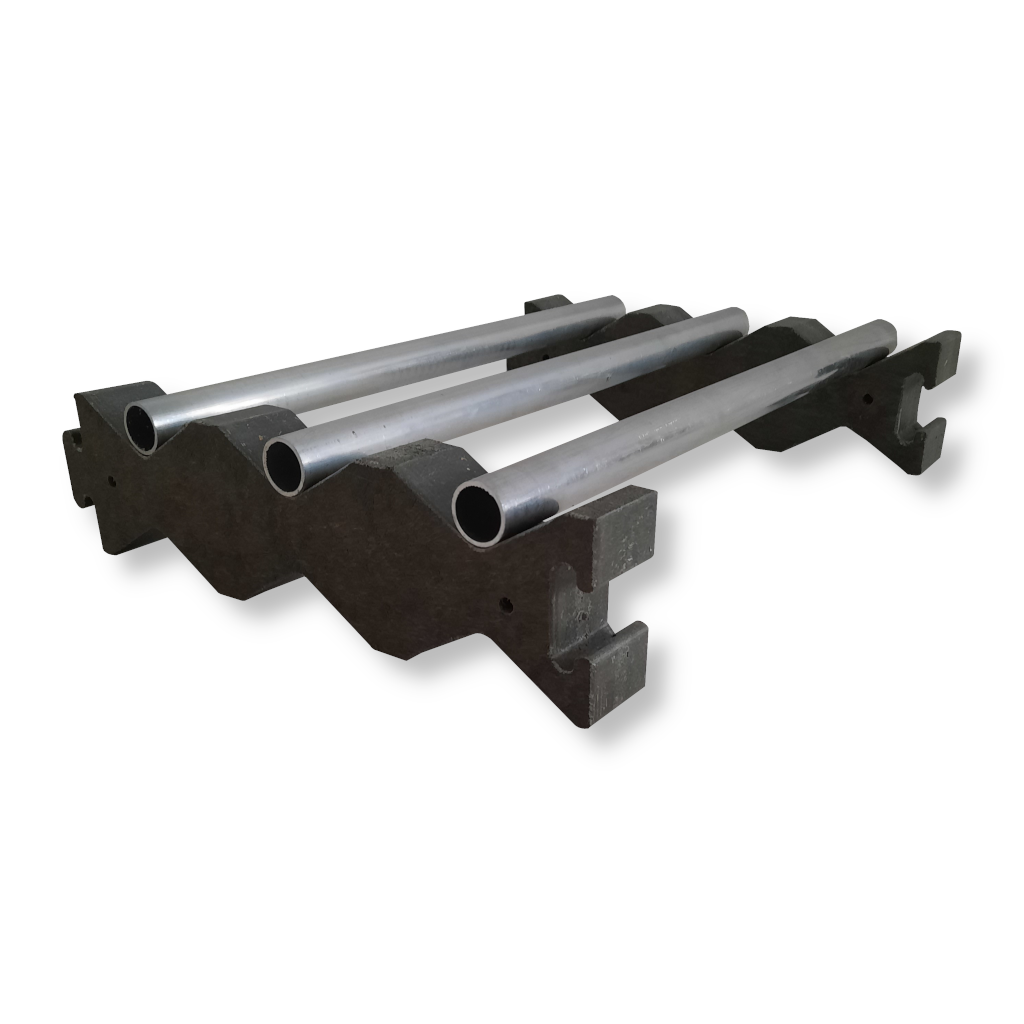

Die drei V-Aufnahmen auf der Oberseite ermöglichen eine gleichmäßige Anordnung von drei Rundmaterialien innerhalb eines Moduls. Werden zusätzliche Aufnahmeplätze innerhalb einer Ebene benötigt, lassen sich mehrere LP55-75 seitlich ineinanderstecken. Dadurch entstehen längere Lagerreihen mit beispielsweise 6, 9, 12 oder mehr Aufnahmeplätzen je Ebene.
Typische Einsatzmöglichkeiten sind:
- geordnete Lagerung von Stahl-, Edelstahl-, Aluminium- oder Kunststoffrohren
- Bereitstellung von Wellen und Achsen an Maschinen oder Montageplätzen
- Zwischenlagerung von Rundstäben zwischen einzelnen Bearbeitungsschritten
- Kommissionierung unterschiedlicher Rundmaterialien
- Trennung und Positionierung empfindlicher oder bearbeiteter Bauteile
- Aufbau wiederkehrender Materialbereitstellungsplätze in der Produktion
- mehrlagige Lagerung von Rundmaterial
- Aufnahme von Rundmaterial auf Paletten oder innerhalb kundenspezifischer Ladungsträger
- innerbetrieblicher Transport zwischen Fertigung, Lager und Versand
- Integration in wiederverwendbare Mehrweg- und Umlaufverpackungen
Das Kunststoff-Lagerprisma LP55-75 kann damit sowohl als einzelne Prismenauflage als auch als Bestandteil eines größeren modularen Lager- oder Transportkonzeptes eingesetzt werden.
Modular erweiterbar und für mehrlagige Lagerung ausgelegt

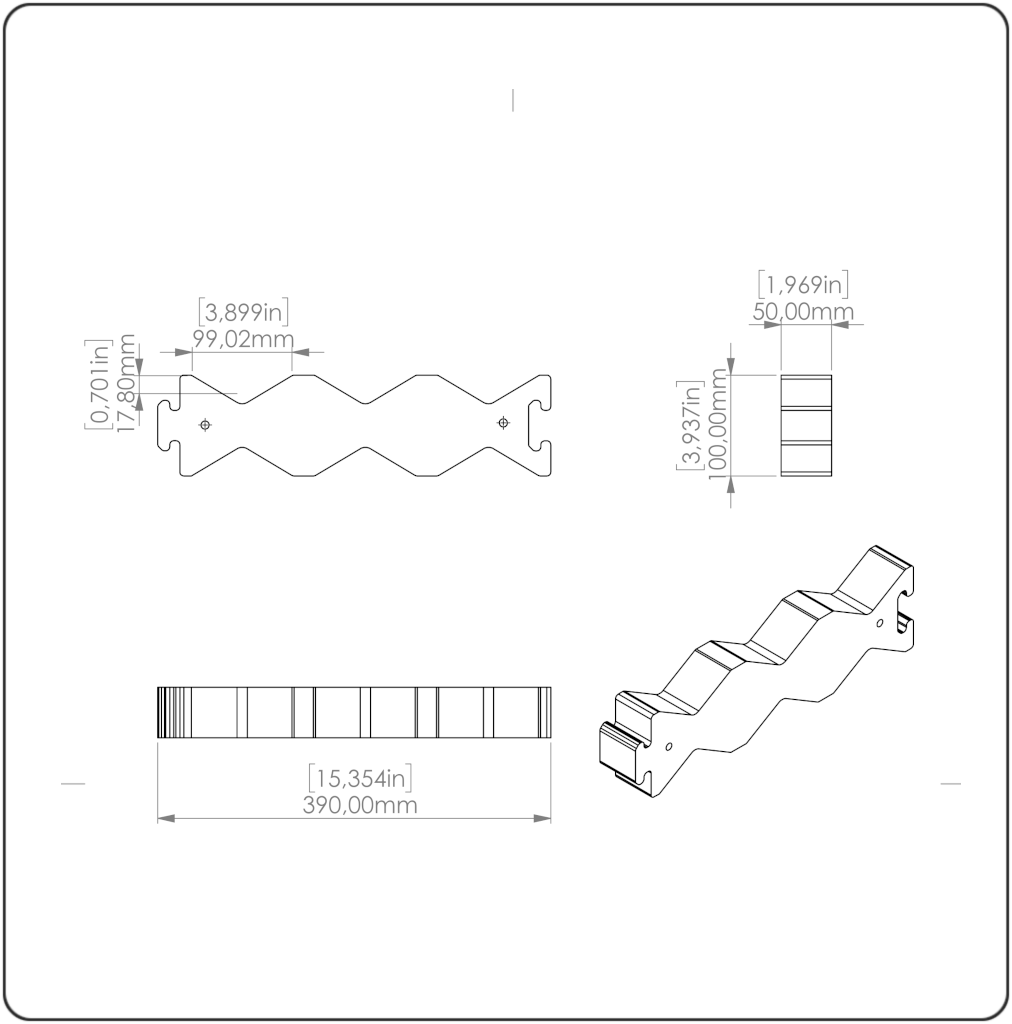

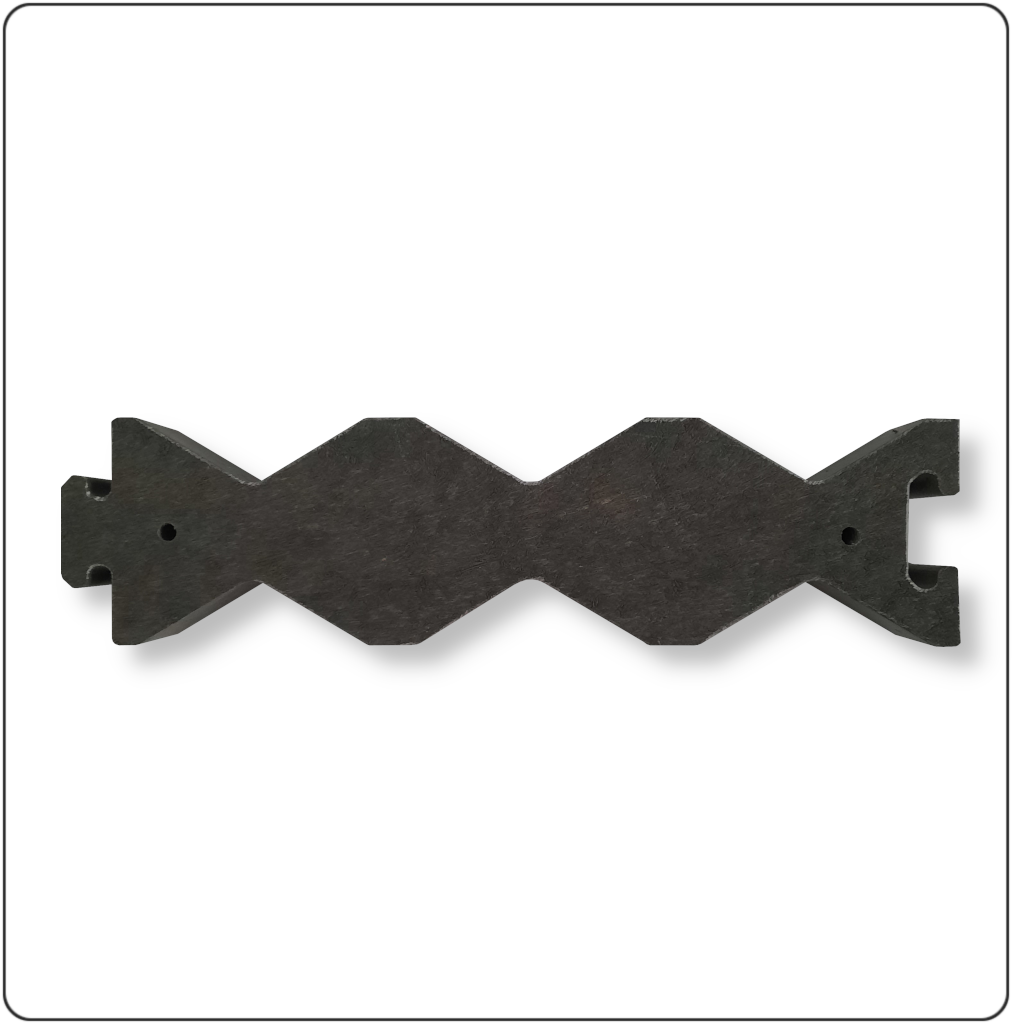

Ein einzelnes Kunststoff-Lagerprisma LP55-75 besitzt insgesamt sechs V-Konturen. Davon dienen drei V-Aufnahmen auf der Oberseite zur Aufnahme von Rohren, Wellen oder Rundstäben mit Ø 55 bis 75 mm.
Die drei korrespondierenden V-Konturen auf der Unterseite sind für den mehrlagigen Aufbau vorgesehen. Wird das Lagerprisma auf eine bereits eingelegte Rohr- oder Wellenlage aufgesetzt, greifen die unteren Konturen auf die darunterliegenden Rundmaterialien auf und ermöglichen dadurch den Aufbau einer weiteren Lagerebene.
Pro Lagerprisma und Ebene können somit drei parallel angeordnete Rundmaterialien aufgenommen werden.
Durch die seitliche Steckkontur können mehrere LP55-75 Module nebeneinander kombiniert werden. Dadurch lässt sich die Anzahl der Aufnahmeplätze innerhalb einer Ebene flexibel erweitern:
- 1 Modul: 3 Aufnahmeplätze je Ebene
- 2 Module: 6 Aufnahmeplätze je Ebene
- 3 Module: 9 Aufnahmeplätze je Ebene
- 4 Module: 12 Aufnahmeplätze je Ebene
Zusätzlich können durch die beidseitige V-Kontur mehrere Rohr- oder Wellenlagen übereinander aufgebaut werden. Die tatsächlich zulässige Anzahl der Ebenen richtet sich nach Gewicht, Länge und Steifigkeit des Rundmaterials, Anzahl der eingesetzten Auflagepunkte sowie den jeweiligen Lager- und Einsatzbedingungen.
Der modulare Aufbau bietet insbesondere dort Vorteile, wo sich Produktionsmengen oder Losgrößen regelmäßig ändern. Statt für jede Stückzahl einen separaten großen Lagerbock vorzuhalten, können einzelne LP55-75 Module je nach Bedarf zusammengestellt, getrennt oder erweitert werden.
Mehrlagige Lagerung von Rohren und Rundstäben
Durch die beidseitig ausgeführte Kontur ist das Kunststoff-Lagerprisma LP55-75 nicht nur horizontal erweiterbar. Es kann auch als Zwischenlage zwischen mehreren Ebenen von Rundmaterial eingesetzt werden.
Nach dem Einlegen der ersten Rohr- oder Wellenlage können weitere Prismen aufgesetzt und anschließend erneut Rundmaterial eingelegt werden. Dadurch lässt sich der verfügbare Lagerraum in der Höhe besser nutzen.
Die mögliche Anzahl der Ebenen ist jedoch nicht pauschal festgelegt. Sie hängt unter anderem von folgenden Faktoren ab:
- Gewicht der einzelnen Rohre oder Wellen
- Länge des Rundmaterials
- Anzahl und Abstand der verwendeten Auflagepunkte
- Durchmesser und Steifigkeit der Bauteile
- Beschaffenheit des Untergrundes oder Ladungsträgers
- Gesamthöhe des Aufbaus
- stationärer oder bewegter Einsatz
Bei schweren oder langen Bauteilen sollte die erforderliche Anzahl der Lagerprismen und Auflagepunkte grundsätzlich an die konkrete Anwendung angepasst werden.
Optionale Gummiauflage für empfindliche und bearbeitete Oberflächen
Für Bauteile mit empfindlichen, lackierten, geschliffenen, polierten oder beschichteten Oberflächen kann das Kunststoff-Lagerprisma LP55-75 auf Wunsch mit einer kaschierten Gummiauflage ausgestattet werden.
Die Gummiauflage erfüllt dabei zwei Funktionen:
- Sie reduziert den direkten Kontakt zwischen dem Rundmaterial und dem Kunststoffgrundkörper und kann dadurch das Risiko von Kratzern, Scheuerstellen und oberflächlichen Beschädigungen verringern.
- Sie erhöht die Reibung innerhalb der V-Aufnahme und unterstützt dadurch eine rutschhemmende Positionierung des eingelegten Rundmaterials.
Eine solche Ausführung ist beispielsweise bei Präzisionswellen, geschliffenen Stangen, lackierten Rohren, beschichteten Bauteilen oder anderen oberflächenempfindlichen Werkstücken sinnvoll.
Die Gummiauflage ersetzt jedoch keine erforderlichen zusätzlichen Sicherungsmaßnahmen bei Transportanwendungen.
Branchen und Einsatzbereiche
Das Kunststoff-Lagerprisma LP55-75 eignet sich für zahlreiche industrielle Anwendungen, bei denen Rundmaterial mit Ø 55 bis 75 mm gelagert, bereitgestellt oder innerhalb eines Materialflusses bewegt wird.
Maschinenbau
Im Maschinenbau können Wellen, Achsen, Präzisionsrohre und Rundstäbe zwischen Bearbeitungsschritten strukturiert abgelegt werden. Die definierten V-Aufnahmen erleichtern die Zuordnung der Bauteile und unterstützen eine geordnete Bereitstellung an Dreh-, Fräs-, Schleif- oder Montagearbeitsplätzen.
Metallverarbeitung
In metallverarbeitenden Betrieben werden Stahl-, Aluminium- und Edelstahlrohre sowie Rundstäbe häufig in unterschiedlichen Abmessungen verarbeitet. Das Lagerprisma schafft feste Aufnahmeplätze und kann für Rohmaterial, Halbfertigprodukte oder bereits bearbeitete Komponenten eingesetzt werden.
Automobilindustrie und Zulieferer
Bei Automobilzulieferern können Achsen, Wellen, Stangenmaterial oder rohrförmige Bauteile innerhalb von Mehrwegverpackungen, Paletten oder kundenspezifischen Ladungsträgern positioniert werden.
Rohr- und Profilbearbeitung
Bei Schneid-, Biege-, Bohr- oder Bearbeitungsprozessen können Rohrabschnitte vor und nach dem jeweiligen Fertigungsschritt definiert abgelegt werden. Bei langen Rohren können mehrere Prismenreihen entlang der Bauteillänge verwendet werden.
Werkzeug- und Vorrichtungsbau
Rundmaterial, Führungswellen und zylindrische Halbzeuge können nach Abmessung oder Auftrag geordnet bereitgestellt werden. Dadurch lassen sich definierte Materialplätze direkt an Bearbeitungs- und Montagebereichen schaffen.
Lager und Kommissionierung
Im Lager kann das LP55-75 als wiederverwendbare Aufnahme für Rundmaterial eingesetzt werden. Die drei definierten Positionen erleichtern die übersichtliche Lagerung und können die visuelle Bestandskontrolle unterstützen.
Innerbetriebliche Logistik
In wiederkehrenden Materialkreisläufen zwischen Wareneingang, Fertigung, Zwischenlager und Versand können mehrere Lagerprismen in Paletten, Rahmen oder anderen Ladungsträgern integriert werden.
Mehrwegverpackungen und Umlauflogistik
Durch die robuste und wiederverwendbare Kunststoffausführung eignet sich das Lagerprisma auch für geschlossene Mehrwegkreisläufe zwischen Produktionsstandorten, Zulieferern und Kunden.
Elektro-, Anlagen- und Apparatebau
Rohre, Wellen, Abstandselemente und andere zylindrische Komponenten können geordnet zwischengelagert oder für Montageprozesse vorbereitet werden.
Kombination mit Kunststoffpaletten
Das Kunststoff-Lagerprisma LP55-75 kann auf geeigneten Paletten eingesetzt und so Bestandteil einer wiederverwendbaren Ladeeinheit werden.
Je nach Bauteillänge können mehrere Prismenreihen parallel auf einer Palette positioniert werden. Die Palette bildet dabei die tragende Basis, während die Prismen die einzelnen Rohre, Wellen oder Rundstäbe voneinander trennen und definierte Auflagepositionen schaffen.
Passende Ladungsträger finden Sie in unserer Kategorie Kunststoffpaletten für Industrie, Lager und Transport.
Für Anwendungen mit besonderen Abmessungen oder Anforderungen stehen außerdem Kunststoffpaletten im Sonderbau zur Verfügung.
Kombination mit Kunststoff-Aufsatzrahmen
Soll die Ladeeinheit zusätzlich seitlich begrenzt werden, kann das LP55-75 mit geeigneten Kunststoff-Aufsatzrahmen kombiniert werden.
Ein möglicher Systemaufbau besteht beispielsweise aus:
Kunststoffpalette + Kunststoff-Lagerprisma LP55-75 + Kunststoff-Aufsatzrahmen
Die Palette übernimmt die tragende Funktion, die Lagerprismen schaffen definierte Positionen für das Rundmaterial und der Aufsatzrahmen bildet eine zusätzliche seitliche Begrenzung der Ladeeinheit.
Für Europaletten stehen beispielsweise Kunststoff-Aufsatzrahmen 1200×800 mm zur Verfügung.
Weitere Komponenten für Lagerung und Ladungssicherung
Je nach Anwendung kann das Kunststoff-Lagerprisma LP55-75 mit weiteren Komponenten aus dem Plastic Union Sortiment kombiniert werden.
- Kunststoff-Palettenkeile zur Ladungssicherung für größere oder anders geformte rollfähige Güter
- Kunststoffpaletten als tragende Basis der Ladeeinheit
- Kunststoff-Aufsatzrahmen zur seitlichen Begrenzung und Erweiterung von Paletten
- Kunststoff-Zwischenlagen und Trennlagen zur zusätzlichen Trennung einzelner Ebenen oder Ladeeinheiten
- weitere Kunststoff-Lagerprismen für Rohre, Rundstäbe, Wellen und Coils
Ladungssicherung bei Rundmaterial – technische Einordnung
Rohre, Wellen und Rundstäbe stellen aufgrund ihrer runden Geometrie besondere Anforderungen an Lagerung und Transport. Eine ebene Fläche allein verhindert keine Rollbewegung.
Das Kunststoff-Lagerprisma LP55-75 schafft definierte V-förmige Auflagepunkte und kann dadurch dazu beitragen, das Rundmaterial innerhalb einer Ladeeinheit zu positionieren und Rollbewegungen zu reduzieren.
Das Lagerprisma allein stellt jedoch keine vollständige Ladungssicherung dar. Bei Transportanwendungen müssen unter anderem folgende Faktoren berücksichtigt werden:
- Gewicht und Abmessungen des Ladegutes
- Schwerpunkt
- Reibwerte zwischen Ladegut, Lagerprisma und Ladungsträger
- Anzahl und Position der Auflagepunkte
- Tragfähigkeit der Palette oder des Ladungsträgers
- Umreifungen oder Zurrmittel
- formschlüssige Begrenzungen
- Fahrzeug und Transportart
- Fahrweg und zu erwartende Beschleunigungskräfte
Als fachliche Orientierung für den deutschen Straßenverkehr können unter anderem folgende Regelwerke und Informationsquellen herangezogen werden:
- § 22 StVO – Ladung
- VDI 2700 – Ladungssicherung auf Straßenfahrzeugen
- BG Verkehr – Lastverteilung und Ladungssicherung
Hinweis zu Vorschriften und externen Fachinformationen
Die oben genannten Vorschriften, Richtlinien und Fachinformationen beziehen sich auf den deutschen rechtlichen und technischen Kontext beziehungsweise auf in Deutschland gebräuchliche Regeln und Empfehlungen zur Ladungssicherung.
Bei Transporten außerhalb Deutschlands können abweichende nationale gesetzliche Vorschriften, technische Regeln, Verantwortlichkeiten und Anforderungen gelten. Anwender, Verlader, Fahrzeughalter und Transportunternehmen sind daher selbst dafür verantwortlich, die im jeweiligen Einsatz- oder Zielland geltenden gesetzlichen und technischen Anforderungen zu prüfen und einzuhalten.
Die verlinkten externen Informationen dienen ausschließlich der allgemeinen technischen Orientierung. Sie ersetzen keine individuelle Beurteilung oder Berechnung der Ladungssicherung für den konkreten Transportfall.
Externe Links führen auf Websites Dritter. Für deren Inhalte, Aktualität und Verfügbarkeit ist der jeweilige Anbieter verantwortlich.
Kunststoff-Lagerprisma LP55-75 oder Kunststoff-Palettenkeil?
Ob ein Lagerprisma oder ein Palettenkeil die passende Lösung ist, hängt von der jeweiligen Anwendung ab.
Das Kunststoff-Lagerprisma LP55-75 ist insbesondere für Anwendungen vorgesehen, bei denen mehrere Rohre, Wellen oder Rundstäbe mit Ø 55 bis 75 mm in definierten Positionen und Abständen angeordnet werden sollen.
Kunststoff-Palettenkeile eignen sich dagegen häufig für einzelne größere Rollen, Rohre, Fässer oder andere rollfähige Güter, bei denen eine seitliche Abstützung gegen Rollbewegungen benötigt wird.
Eine Übersicht entsprechender Lösungen finden Sie unter Kunststoff-Palettenkeile zur Ladungssicherung.
FAQ – häufige Fragen zum Kunststoff-Lagerprisma LP55-75
Für welche Durchmesser ist das Kunststoff-Lagerprisma LP55-75 ausgelegt?
Das LP55-75 ist für Rohre, Wellen, Rundstäbe und vergleichbares Rundmaterial mit Durchmessern von ca. 55 bis 75 mm vorgesehen.
Wie viele V-Aufnahmen besitzt das LP55-75?
Ein Modul besitzt drei V-Aufnahmen auf der Oberseite für drei parallel angeordnete Rohre, Wellen oder Rundstäbe. Zusätzlich befinden sich drei korrespondierende V-Konturen auf der Unterseite, die dem mehrlagigen Aufbau dienen.
Kann ich mehr als drei Rohre je Ebene lagern?
Ja. Mehrere LP55-75 Module können seitlich ineinandergesteckt werden. Zwei Module ergeben beispielsweise sechs, drei Module neun und vier Module zwölf Aufnahmeplätze je Ebene.
Können mehrere Rohrlagen übereinander aufgebaut werden?
Ja. Die Prismen sind auf Ober- und Unterseite konturiert und für einen mehrlagigen Aufbau vorgesehen. Die zulässige Anzahl der Ebenen muss jedoch anhand von Gewicht, Aufstellung und Einsatzbedingungen beurteilt werden.
Aus welchem Material besteht das LP55-75?
Das Lagerprisma wird aus ca. 50 mm starkem Kunststoff-Recycling-Vollmaterial gefertigt. Das Material besteht aus Polyolefin-Mischkunststoffen und kann recyclingbedingt Fremdstoffanteile sowie einzelne Metallfragmente enthalten.
Sind die Metallfragmente eine Verstärkung?
Nein. Eventuell vorhandene Metallfragmente sind materialbedingte Bestandteile des Recyclingwerkstoffes und stellen keine konstruktiv ausgelegte Metallverstärkung dar.
Kann das Rundmaterial durch das Recyclingmaterial verkratzt werden?
Bei empfindlichen Oberflächen sollte eine zusätzliche Schutzauflage vorgesehen werden. Das LP55-75 kann hierzu optional mit einer kaschierten Gummiauflage ausgestattet werden.
Welche Vorteile hat die optionale Gummiauflage?
Die Gummiauflage reduziert den direkten Kontakt zum Kunststoffgrundkörper, kann empfindliche Oberflächen schützen und erhöht gleichzeitig die Rutschhemmung innerhalb der V-Aufnahme.
Kann das Lagerprisma für Stahlrohre verwendet werden?
Ja. Es eignet sich unter anderem für Stahl-, Edelstahl-, Aluminium- und Kunststoffrohre innerhalb des vorgesehenen Durchmesserbereichs.
Ist das LP55-75 auch für Präzisionswellen geeignet?
Grundsätzlich ja. Bei geschliffenen oder besonders empfindlichen Oberflächen empfehlen wir die optionale Gummiauflage und eine Prüfung der konkreten Oberflächenanforderungen.
Kann das LP55-75 auf einer Kunststoffpalette verwendet werden?
Ja. Mehrere Lagerprismen können auf geeigneten Paletten angeordnet werden. Tragfähigkeit, Lastverteilung und Sicherung der gesamten Ladeeinheit müssen an die konkrete Anwendung angepasst werden.
Kann das Lagerprisma mit einem Aufsatzrahmen kombiniert werden?
Ja. Abhängig von den Abmessungen kann eine Kombination aus Kunststoffpalette, LP55-75 und Kunststoff-Aufsatzrahmen aufgebaut werden.
Ist das Lagerprisma für Ladungssicherung geeignet?
Das LP55-75 kann Bestandteil eines Ladungssicherungskonzeptes sein, da die V-Aufnahmen Rundmaterial positionieren und Rollbewegungen reduzieren können. Es ersetzt jedoch keine vollständige Berechnung und Bewertung der Ladungssicherung.
Gelten die Hinweise zur VDI 2700 weltweit?
Nein. Die auf dieser Seite genannten Hinweise zu VDI 2700, StVO, BG Verkehr und vergleichbaren Quellen beziehen sich auf den deutschen technischen beziehungsweise rechtlichen Kontext. Für Transporte in anderen Ländern müssen die jeweils geltenden nationalen Vorschriften geprüft werden.
Kann das LP55-75 auch nur für stationäre Lagerung eingesetzt werden?
Ja. Ein wesentlicher Einsatzbereich ist die stationäre oder innerbetriebliche Lagerung und Materialbereitstellung. Eine Verwendung im Straßentransport ist nicht Voraussetzung.
Können individuelle Abmessungen gefertigt werden?
Ja. Neben dem LP55-75 können kundenspezifische Lagerprismen mit abweichenden Durchmessern, V-Geometrien, Abständen, Radien, Bohrungen, Sacklöchern oder Sonderkonturen gefertigt werden.
Welche Angaben werden für eine Sonderanfertigung benötigt?
Hilfreich sind Durchmesser, Bauteillänge, Gewicht, Stückzahl, Anzahl der gewünschten Aufnahmen, Einsatzbereich und gegebenenfalls eine Zeichnung, Skizze oder ein Foto.
Kann Plastic Union Lagerprismen für andere Rohrdurchmesser fertigen?
Ja. Eine Übersicht weiterer Möglichkeiten finden Sie unter Kunststoff-Lagerprismen für Rohre, Rundstäbe, Wellen und Coils.
