Rohre, Wellen & Rundmaterial bis 30 mm lagern – Lagerprisma LP30 für Stangen & Industrie

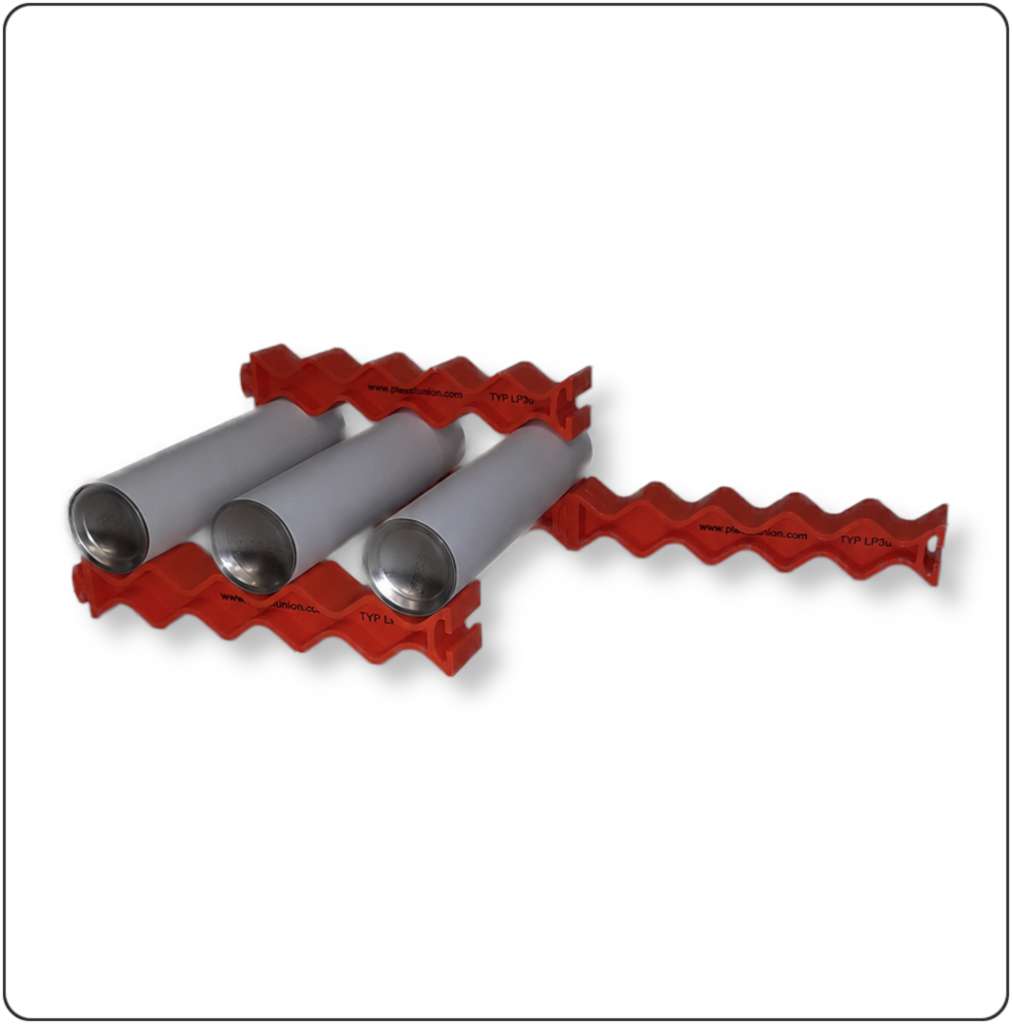

Rohre lagern, Wellen sichern, Rundmaterial transportieren – das modulare Lagerprisma LP30

Rohre rollen weg. Wellen liegen ungeordnet im Regal. Stangenmaterial belegt dreimal so viel Platz wie nötig. Präzisionswellen bekommen Kratzer, die zum Ausschuss führen. Und beim Transport auf Paletten rutscht Rundmaterial trotz Zurrgurten immer wieder. Diese fünf Probleme sind in deutschen, österreichischen und schweizerischen Fertigungs- und Lagerbetrieben täglich Realität, und fast alle lassen sich mit einem einzigen, einfachen System lösen: dem modularen Lagerprisma LP30 aus PETG.

Das LP30 ist kein technisches Nischenprodukt. Es ist eine systematische Antwort auf die ungelöste Frage, wie Rohrlagerung, Wellenlagerung und Ladungssicherung von Rundmaterial in der Praxis wirklich funktionieren, ohne teure Sonderkonstruktionen, ohne aufwendige Regalsysteme und ohne Einweglösungen aus Holz oder Karton, die nach wenigen Umläufen entsorgt werden müssen.

Das Problem, das niemand beim Namen nennt

In deutschen, österreichischen und schweizerischen Produktions- und Lagerbetrieben werden täglich tausende Kilometer Rohre, Wellen, Stangen und zylindrische Halbzeuge bewegt, gelagert und transportiert. Die wenigsten dieser Betriebe haben jedoch eine strukturierte Antwort auf die Frage, wie Rundmaterial sicher und effizient gelagert werden kann. Die häufigste Lösung: das Material liegt irgendwo, angelehnt an eine Wand, in einem Regal ohne Sicherung, oder in einem offenen Behälter, in dem sich Rohre und Stäbe unkontrolliert übereinanderschieben.

Die Folgen sind gut bekannt, werden aber selten als Systemfehler erkannt. Kratzer auf Präzisionswellen führen zu Ausschuss, der als unvermeidliche Fehlerquote einkalkuliert wird. Suchzeiten im Lager, weil kein Mitarbeiter auf Anhieb findet, wo das Material mit dem richtigen Durchmesser liegt, gelten als normaler Arbeitsalltag. Transportschäden an Rohren und Stäben werden als Versicherungsfall abgewickelt, nicht als Prozessfehler, der mit dem richtigen Ladungssicherungssystem vermeidbar wäre. Das Lagerprisma LP30 setzt an genau diesen Punkten an und löst sie mit einem einzigen, einfach zu handhabenden und beliebig erweiterbaren System.

Technische Daten

• Typ: LP30
• Material: PETG (Polyethylenterephthalat Glykol)
• Fertigungsverfahren: FDM-3D-Druck (Fused Deposition Modeling)
• Geeignet für Durchmesser: bis 30mm
• Profil: wellenförmig, formschlüssige Aufnahme
• Stecksystem: modular erweiterbar durch Steckverbindung
• Einsatz: Lagerung und Transport von Rohren, Stäben und Wellen
• Farbe: orange, weitere Farben auf Anfrage möglich

Warum PETG das überlegene Material für Lagerprismen ist

Die Materialwahl ist bei einem Lagerprisma / Prismenlager keine Nebensache. In der Praxis kommen Lagerprismen mit Ölen, Kühlmitteln, Metallspänen, UV-Licht, wechselnden Temperaturen und mechanischer Beanspruchung durch schwere Werkstücke in Kontakt. Das macht die Materialwahl zu einer technischen Entscheidung mit direkten Auswirkungen auf Lebensdauer, Prozesssicherheit und Gesamtkosten.

PETG, ausgeschrieben Polyethylenterephthalat Glykol, gehört zur Gruppe der technischen Kunststoffe und verbindet Eigenschaften, die für den industriellen Dauereinsatz als Lagerprisma entscheidend sind. Im direkten Vergleich mit den im FDM-Druck häufig genutzten Materialien PLA und ABS zeigt PETG klare Vorteile: Gegenüber PLA ist PETG deutlich wärmeformbeständiger, was bei der Lagerung in Hallen mit wechselnden Temperaturen oder in der Nähe von Produktionsanlagen wichtig ist. PLA beginnt bereits bei Temperaturen um 60 Grad Celsius zu erweichen, was in Industrieumgebungen schnell erreicht werden kann. PETG bleibt hingegen bis deutlich über 80 Grad formstabil.

Gegenüber ABS punktet PETG mit geringerem Verzug beim Druckprozess, was bei dem präzisen Wellenprofil des LP30 entscheidend für die Maßhaltigkeit der Aufnahmemulden ist. ABS neigt beim FDM-Druck zu ungleichmäßiger Schichtung und Rissbildung an den Flanken, was bei einem Lagerprisma, das mechanischer Dauerbeanspruchung ausgesetzt ist, die Lebensdauer verkürzt. Die Chemikalienbeständigkeit von PETG gegenüber Ölen, Fetten und den meisten in der Metallverarbeitung eingesetzten Kühlmitteln stellt sicher, dass das Material auch nach intensivem Kontakt mit Betriebsstoffen keine Versprödung oder Quellung zeigt.

Was FDM-3D-Druck für die Produktion des LP30 bedeutet

Das Fertigungsverfahren FDM, in der Fachsprache auch FFF (Fused Filament Fabrication) genannt, ist das Verfahren, bei dem ein thermoplastischer Kunststoff-Faden schichtweise aufgeschmolzen und zu einem dreidimensionalen Objekt aufgebaut wird. Für das Lagerprisma LP30 bedeutet das konkret: jedes Prisma wird Schicht für Schicht aufgebaut, wobei die Druckparameter gezielt auf die mechanischen Anforderungen des Produkts abgestimmt werden. Wandstärke, Infill-Muster und Infill-Dichte bestimmen dabei, wie viel Gewicht das Lagerprisma tragen kann und wie es auf Stöße und Biegekräfte reagiert.

Für das LP30 werden vier bis fünf Wandlinien und ein Infill von 40 bis 50 Prozent in einem Gyroid- oder Grid-Muster verwendet, was eine hohe Schichthaftung und ausreichende Steifigkeit bei minimalem Materialverbrauch ergibt. Das FDM-Verfahren ermöglicht dabei eine Produktion in kleinen und mittleren Stückzahlen ohne teure Werkzeuge oder Spritzgussformen, was das LP30 auch für Nischenanwendungen und individuelle Sondermaße wirtschaftlich macht. Wer einen anderen Durchmesser als 30mm benötigt, kann die Konstruktionsdatei anpassen und ein LP-Prisma für genau seine Anwendung fertigen lassen, ohne die langen Lieferzeiten und hohen Werkzeugkosten des klassischen Kunststoff-Spritzgusses.

Das Stecksystem – aus einem Prisma wird ein System

Das wichtigste Alleinstellungsmerkmal des LP30 gegenüber klassischen Kunststoff-Lagerprismen ist das integrierte Stecksystem. An beiden Enden des Lagerprismas befinden sich komplementäre Verbindungselemente, die es ermöglichen, mehrere Prismen einfach aneinanderzustecken. Aus einem einzelnen Prisma wird so eine Einheit beliebiger Länge, ohne Werkzeug, ohne Klebstoff, ohne zusätzliche Verbindungselemente.

Das macht das LP30 zu einem modularen System, das sich an jede Rohrlänge und jede Regalgröße anpassen lässt. Drei kurze Prismen ergeben eine lange Einheit für Wellen von einem Meter Länge. Zwei Einheiten nebeneinander im Boden einer Palettenbox schaffen definierte Ablageplätze für ein ganzes Bündel Stangen. Das Stecksystem sorgt dabei dafür, dass die gesteckten Prismen nicht auseinandergleiten, wenn das Lagergut aufgelegt wird, sondern als zusammenhängende Einheit funktionieren.

Rohre lagern – das grundlegende Problem und die systematische Lösung

Die Rohrlagerung gehört zu den häufigsten Lagerproblemen in der Industrie. Stangenlagerung bezeichnet die professionelle Lagerung von langem, sperrigem Material wie Rohren, Stangen, Profilen, Leisten und Trägern, die mit herkömmlichen Palettenregalen nur schwer und unsicher gelagert werden können. Lagerprismen lösen den Kern dieses Problems: das formschlüssige Wellenprofil nimmt Rohre aller Materialien sicher auf, unabhängig davon, ob es sich um Stahlrohre, Aluminiumrohre, Kupferrohre, Edelstahlrohre oder Kunststoffrohre handelt.

Das Wegrollen ist dabei nur das sichtbarste Problem. Schwerer wiegen oft die unsichtbaren Schäden: Rohre, die ungesichert im Regal liegen, schlagen beim Herausnehmen anderer Rohre gegeneinander und hinterlassen Kratzer, die bei der Rohrlagerung für Präzisionsanwendungen zum Ausschuss führen. Rohre, die ohne Lagerhilfen direkt auf Metallregalen liegen, bekommen mit der Zeit Druckstellen an den Auflagepunkten, besonders bei weichen Materialien wie Aluminium und Kupfer. Lagerprismen aus PETG haben durch ihre Kunststoffoberfläche eine weichere Auflage als Metall, ohne dabei so nachgiebig zu sein, dass sie unter dem Gewicht des Lagerguts verformen.

Wellenlagerung – wo Präzision beginnt

Die Lagerung von Präzisionswellen ist ein eigenes Kapitel, das in vielen Maschinenbau- und Fertigungsbetrieben unterschätzt wird. Präzisionswellen, Antriebswellen, Gelenkwellen und Achsen werden nach engen Toleranzen gefertigt und haben oft eine sehr hohe Oberflächengüte, die durch die Endbearbeitung, also Schleifen, Honen oder Superfinishen, erreicht wird. Ein einzelner Kratzer auf einer hochpräzisen Welle kann je nach Anwendung dazu führen, dass das Teil nicht mehr den Spezifikationen entspricht und neu gefertigt werden muss.

Klassische Lagerlösungen für Wellen, also das Ablegen auf Holzregalen, in Gitterboxen oder auf Metallpaletten, bieten keine ausreichende Trennung zwischen den Wellen und den Auflageoberflächen. Das LP30 aus PETG bietet gegenüber diesen Lösungen einen klaren Vorteil: die Kunststoffoberfläche ist weich genug, um keine Kratzer auf dem Lagergut zu hinterlassen, aber steif genug, um die Last von Wellen und Achsen sicher zu tragen. Das Wellenprofil sorgt zudem dafür, dass die Wellen immer in der Mulde liegen und nicht auf der Kante des Prismas, was lokale Druckspitzen vermeiden würde.

Stangenmaterial lagern – Ordnung als Wettbewerbsvorteil

Im Stahl- und Metallhandel sowie in metallverarbeitenden Betrieben ist Stangenmaterial oft in großen Mengen vorhanden. Rundstahl, Gewindestangen, Vierkantstäbe, Flachstahl und Profile lagern häufig ohne klare Struktur, was zu langen Suchzeiten führt, wenn ein bestimmtes Material für einen Auftrag benötigt wird. Stangenmaterial zwischen 40cm und 80cm liegt quer im Schrank auf ein paar stufigen Brettern. Das illustriert, wie improvisiert viele Lagerlösungen für Stangenmaterial in der Praxis sind.

Lagerprismen schaffen hier definierte Ablagepositionen, die eine klare visuelle Ordnung im Lager ermöglichen. Kombiniert mit Farbcodierung, die beim LP30 auf Anfrage möglich ist, lassen sich unterschiedliche Durchmesser oder Materialklassen auf einen Blick unterscheiden. Das beschleunigt nicht nur die Kommissionierung, sondern reduziert auch das Risiko von Materialverwechslungen, die in der Fertigung zu Ausschuss führen.

Ladungssicherung von Rundmaterial – was die Norm fordert

Die VDI-Richtlinie 2700 regelt die Ladungssicherung von Gütern im Straßenverkehr und ist in Deutschland, Österreich und der Schweiz die maßgebliche Norm für alle Unternehmen, die Güter auf der Straße transportieren. Rohre einzeln oder im Stapel lagenweise getrennt beziehungsweise gesattelt liegend sind seitlich durch Keile entsprechend VDI-Richtlinie 2700 zu sichern. Die Ladung ist gegen Verschieben in Fahrzeuglängs- und -querrichtung mittels geeigneter Zurrmittel zusätzlich zu sichern.

Lagerprismen aus PETG können in Kombination mit geeigneten Zurrmitteln zur formschlüssigen Unterstützung der Ladungssicherung von Rundmaterial eingesetzt werden. Die konkrete Sicherung ist immer abhängig von Ladegut, Gewicht, Reibwert, Fahrzeug, Zurrmitteln und Transportbedingungen.
Gummi-Lagerprismen bieten dabei durch ihre rutschhemmende Oberfläche eine noch höhere Reibungskraft zwischen Ladegut und Auflagefläche, was die notwendige Zurrkraft reduziert und den Sicherungsaufwand vereinfacht.

Einsatz im Paternosterregal – das unterschätzte Potenzial

Das Paternosterregal ist ein vertikales Umlaufregal, das in der Industrie für die kompakte, platzsparende Lagerung von Werkstücken eingesetzt wird. Bei der Lagerung von Wellen, Stäben und Rohren im Paternosterregal entsteht häufig das Problem, dass das Rundmaterial bei der Umlaufbewegung des Regals verrutscht oder wegrollen kann, wenn keine zusätzlichen Sicherungselemente vorhanden sind. Das LP30 eignet sich als Sicherungselement in Paternosterregalen: zwei Prismen pro Regalfach, einmal unter jedem Ende des Rundguts, fixieren das Material sicher in Position und verhindern Bewegungen beim Umlauf.

Einsatzbereiche nach Branche

Maschinenbau und Werkzeugbau

Im Maschinenbau werden Wellen, Achsen, Kolbenstangen und Drehteile mit hohen Anforderungen an Oberflächengüte und Maßhaltigkeit gefertigt. Das LP30 bietet hier die kratzfreie Auflagefläche, die für die Lagerung und den innerbetrieblichen Transport dieser Präzisionsteile notwendig ist. Als modulares System lässt es sich an die jeweilige Länge der Werkstücke anpassen und in bestehende Paletten- und Behältersysteme integrieren.

Metallhandel und Stahlhandel

Im Stahl- und Metallhandel lagern große Mengen Rundstahl, Gewindestangen und Rohre in unterschiedlichen Durchmessern und Längen. Das LP30 schafft hier strukturierte Lagerplätze, die die Lagerorganisation verbessern und Suchzeiten reduzieren. Durch die Farbcodierung verschiedener LP30-Varianten lassen sich unterschiedliche Materialklassen visuell sofort unterscheiden.

Automobilindustrie und Zulieferindustrie

In der Automobilzulieferindustrie werden Antriebswellen, Gelenkwellen und Achsen in großen Stückzahlen zwischen Lieferanten und Montagewerken transportiert. Das LP30 integriert sich in bestehende Mehrwegsysteme mit Europaletten und Aufsatzrahmen und bietet eine wiederverwendbare, normgerechte Transportsicherung für Rundmaterial im Just-in-time-Prozess.

Aluminium- und Edelstahlindustrie

Aluminiumrohre und Edelstahlrohre gehören zu den empfindlichsten Materialien in der Industrie. Schon kleinste Kratzer auf der Oberfläche können Anlass für Reklamationen sein, besonders wenn die Rohre in sichtbaren Bereichen verbaut oder weiterverarbeitet werden. Das LP30 aus PETG bietet die weiche Auflagefläche, die für die kratzfreie Lagerung und den kratzfreien Transport dieser Materialien notwendig ist.

Kunststoff- und Extrusionsindustrie

Extrusionsprofile, Kunststoffrohre und Hohlprofile sind oft länger und leichter als Metallrohre, aber nicht weniger schutzbedürftig. Das LP30 eignet sich auch für die Lagerung und den Transport von Kunststoffrohren und -profilen, wobei die PETG-Oberfläche des Prismas keine Kompatibilitätsprobleme mit gängigen Kunststoffmaterialien wie PVC, PE und PP verursacht.

Welche Materialien können gelagert werden

Das Lagerprisma LP30 eignet sich für nahezu alle Arten von Rundmaterial mit einem Durchmesser bis 30mm:

• Stahlrohre – Lagerung und Transport in Stahlhandel und Metallverarbeitung
• Edelstahlrohre – kratzfreie Lagerung dank PETG-Auflagefläche
• Aluminiumrohre – leichte Profile sicher gegen Wegrollen fixieren
• Kupferrohre – empfindliche Oberflächen schonend lagern und transportieren
• Kunststoffrohre – für Extrusionsprofile und Hohlprofile geeignet
• Präzisionswellen – hochwertige Oberflächen ohne Kratzer lagern
• Maschinenwellen – gehärtete Wellen sicher und formschlüssig fixieren
• Antriebswellen und Gelenkwellen – für Automotive und Maschinenbau
• Rundstahl – Vollmaterial ordentlich und platzsparend lagern
• Gewindestangen – gegen Wegrollen und axiales Verschieben sichern
• Achsen und Kolbenstangen – Präzisionsteile ohne Oberflächenschaden lagern
• Hohlprofile und Rechteckrohre – strukturiert und platzsparend stapeln
• Edelstahlstangen – korrosionsfreie Lagerung auf PETG-Oberfläche
• Aluminiumprofile – Extrusionsprofile sicher und geordnet lagern

Kombination mit Paletten, Palettenboxen und Aufsatzrahmen

Das LP30 entfaltet seinen vollen Nutzen in Kombination mit bestehenden Ladungsträgern. Auf Europaletten ausgelegt und mit Kunststoff-Aufsatzrahmen gesichert, bilden Lagerprismen ein vollständiges, wiederverwendbares Transportsystem für Rohre, Stäbe und Wellen. Direkt in Palettenboxen eingelegt, schaffen zwei Reihen Lagerprismen am Boden des Behälters definierte Ablageplätze, die gegenseitiges Anschlagen der Teile verhindern und die Packdichte erhöhen.

Wirtschaftlichkeit im Mehrwegeinsatz

Das LP30 ist als Mehrwegsystem konzipiert. Im Gegensatz zu Einweglösungen wie Holzklötzen, Kanthölzern oder Kartoneinlagen, die nach wenigen Einsätzen entsorgt werden müssen, ist das PETG-Lagerprisma auf eine Lebensdauer von vielen Jahren ausgelegt. Die Anschaffungskosten amortisieren sich durch eingesparte Einweglösungen, reduzierte Transportschäden und kürzere Suchzeiten im Lager meist innerhalb weniger Monate.

Häufige Fragen zum Lagerprisma LP30

Wie lagert man Rohre sicher? Rohre werden sicher gelagert, indem sie auf Lagerprismen aufgelegt werden, die durch ihr wellenförmiges Profil einen Formschluss herstellen und das Wegrollen zuverlässig verhindern. Zwei Lagerprismen LP30 pro Rohr, jeweils unter jedem Ende, bilden eine vollständige Lagereinheit. Das integrierte Stecksystem des LP30 ermöglicht die flexible Verlängerung bei langen Rohren ohne zusätzliche Verbindungselemente.

Wie verhindert man das Wegrollen von Rundmaterial? Das Wegrollen von Rundmaterial wird durch das wellenförmige Profil des LP30 verhindert, das Rohre, Stäbe und Wellen formschlüssig aufnimmt. Die Mulden des Wellenprofils fixieren das Rundgut in seiner Position, auch bei Erschütterungen und Bewegungen während des Transports.

Wie lagert man Präzisionswellen kratzfrei? Präzisionswellen werden kratzfrei gelagert, indem die PETG-Oberfläche des LP30 als weiche, aber formstabile Auflagefläche dient, die keine Kratzer auf der Wellenoberfläche hinterlässt. Für besonders empfindliche Oberflächen empfehlen sich zusätzlich Schaumstoff- oder Gummi-Lagerprismen aus unserem Sortiment.

Wie transportiert man Rundmaterial sicher auf Paletten? Für den sicheren Transport von Rundmaterial werden Lagerprismen LP30 auf Europaletten ausgelegt, das Rundgut in den Mulden positioniert und mit Aufsatzrahmen oder Zurrmitteln gesichert. Die VDI-Richtlinie 2700 schreibt die Ladungssicherung von Rundmaterial vor, wobei Lagerprismen als formschlüssige Sicherungselemente anerkannt sind.

Können Lagerprismen LP30 in Palettenboxen eingesetzt werden? Ja, das LP30 lässt sich direkt in Palettenboxen, Gitterboxen und auf Europaletten einsetzen. Zwei Reihen Lagerprismen am Boden der Palettenbox schaffen definierte Ablageplätze für Rohre, Stäbe und Wellen und verhindern gegenseitiges Anschlagen der Teile.

Können mehrere LP30-Prismen miteinander verbunden werden? Ja, das LP30 verfügt über ein integriertes Stecksystem, mit dem mehrere Prismen beliebig aneinandergesteckt und zu jeder gewünschten Länge kombiniert werden können. Das macht das System flexibel für verschiedene Rohrlängen und Regalgrößen.

Für welche Durchmesser ist das LP30 geeignet? Das Lagerprisma LP30 ist für Rohre, Stäbe und Wellen mit einem Durchmesser bis 30mm ausgelegt. Für größere Durchmesser bieten wir CNC-gefräste Kunststoff-Lagerprismen aus PE oder PP an, die individuell nach Vorgabe gefertigt werden.

Welche Lagerlösung eignet sich für große Durchmesser jenseits von 30mm? Für Rohre, Wellen und Coils mit größeren Durchmessern bieten wir neben dem LP30 weitere Lagerprismen aus Kunststoff, Schaumstoff und Gummi an, die individuell nach Zeichnung oder Vorgabe gefertigt werden und Durchmesser weit über 30mm abdecken.

Ist das LP30 für den Einsatz im Paternosterregal geeignet? Ja, das LP30 eignet sich sehr gut für den Einsatz in Paternosterregalen. Zwei Prismen pro Regalfach fixieren Rohre, Stäbe und Wellen formschlüssig und verhindern Bewegungen beim Umlauf des Regals.

Welche Materialien kann das LP30 lagern? Das LP30 eignet sich für nahezu alle Arten von Rundmaterial bis 30mm Durchmesser, darunter Stahlrohre, Edelstahlrohre, Aluminiumrohre, Kupferrohre, Kunststoffrohre, Präzisionswellen, Maschinenwellen, Rundstahl, Gewindestangen, Achsen und Kolbenstangen.

Jetzt anfragen

Sie suchen eine modulare, wiederverwendbare Lösung zur Lagerung und Ladungssicherung von Rohren, Wellen und Rundmaterial? Sprechen Sie uns an, wir beraten Sie gerne zu Stückzahlen, individuellen Anpassungen, Sondermaßen und Lieferzeiten: info@plasticunion.com
